Решение для пресс-формы кальянной трубки с длительным извлечением стержня

2026-09-30

Требования к изделию:
Проект клиента из Дубая — кальянная трубка. Ни 3D-, ни 2D-чертежи предоставлены не были; были отправлены только физические образцы с просьбой изготовить пресс-форму. На изделие высокий спрос.

Описание изделия:

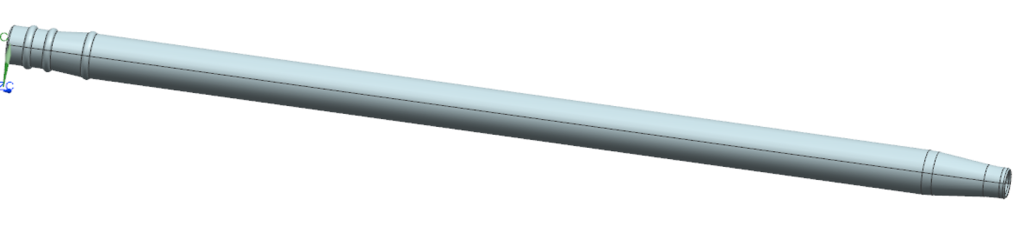

Габариты изделия: φ15 × 300 мм. Материал: ПК, зеркальная полировка.

Решение:

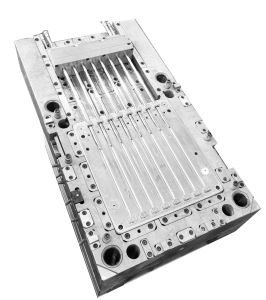

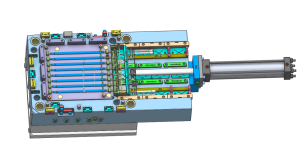

В ответ на требования заказчика мы сначала помогли ему с проектированием чертежей изделия. Поскольку изделие довольно длинное, извлечение из формы затруднено и возможен эксцентриситет. В конструкции пресс-формы был применён механизм извлечения стержня с ползунами. На каждом ползуне был добавлен фиксирующий элемент для предотвращения эксцентриситета. В ползунах были спроектированы достаточные каналы охлаждения для сокращения цикла формования. Учитывая высокий спрос заказчика, пресс-форма была спроектирована как 8-гнездная, что удовлетворило потребности клиента и позволило сэкономить затраты.

Результаты:
Пресс-форма достигла требований серийного производства на этапе T1, и заказчик остался очень доволен.
